Que faire avec un Rock64 ( 60 Euros env. ) et 2 Capteurs de Débit d’eau Débitmètre acheté sur Amazon ( 2x11 Euros env. ) ?
Caractéristiques: Condition: 100% tout neuf Matériel: Cuivre Couleur: Montré comme image Type: G1 / 2 \"(Diamètre extérieur du filetage), DN20mm Exigence de qualité de l’eau: ≤60 ℃ Débuter la gamme de débit: 1.5L / min Gamme de débit: 1-30L / min Pression maximum de l’eau: 1.75MPa Gamme de tension de travail: DC4.5-18V Courant max: 10mA Résistance d’isolement:003e 100MΩ Résistance électrique: AC500V, 50Hz Longueur de commutateur de cuivre: Approx. 60mm / 2.4inch Longueur de fil: Approx. 35cm / 13.8inch Poids: Approx. 95g
A noter un commentaire :
Après quelques tests sur banc d’essais (capteur alimenté en 24V, mesures avec un fréquencemètre), j’obtiens les valeurs suivantes: 5Hz = 0.016 Litre/seconde 10Hz = 0.024 L/s 20Hz = 0.041 L/s 40Hz = 0.075 L/s 80Hz = 0.148 L/s 100Hz = 0.186 L/s 125Hz = 0.234 L/s 150Hz = 0.283 L/s 175Hz = 0.335 L/s 200Hz = 0.388 L/s 225Hz = 0.442 L/s Les mesures deviennent assez stables dès 30Hz. En divisant la fréquence par un facteur de 520, on obtient le débit en litre/seconde avec une marge d’erreur assez correcte.

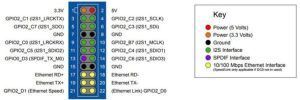

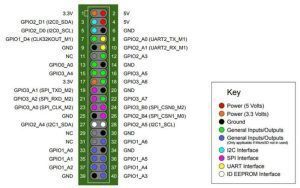

Le Rock64 :
Sur le Rock64, il existe même une librairie en Python pour avoir accès au GPIO : https://github.com/Leapo/Rock64-R64.GPIO . L’OS installé est : https://github.com/ayufan-rock64/linux-build/releases : 0.7.14: gitlab-ci-linux-build-81
A suivre.
